Печь из трубы

Поделиться ссылкой:

Делать металлическую печь из трубы во многих отношениях выгоднее, чем из других случайных полуфабрикатов:
Топка цилиндрической формы с точки зрения теплотехники лишь немного уступает идеальной – сферической – и существенно превосходит топку прямоугольную или граненую.
Толстые стенки стальных водопроводных и газовых труб позволяют получить лучшие теплотехнические параметры печи.
По той же причине долговечность печи из трубы оказывается весьма высокой при приемлемых массогабаритах: печь остается передвижной и транспортабельной.
Трубы малого и среднего диаметра лучше всего годятся на детали печи, и в то же время они широко востребованы для других работ: обрезки нужного размера почти всегда можно найти в продаже недорого; хотя бы и на ближайшем складе металлолома.
Обширный и подробный ряд типоразмеров подходящих для печи труб (детальнее см. далее) дает возможность подобрать нужные заготовки уже при покупке; тем самым трудоемкость изготовления печи существенно снижается.

Тем не менее, у каждой медали две стороны. Недостатки печей из труб обусловлены теми же причинами, что и достоинства: обрабатывать довольно толстый металл все-таки труднее, чем стальной лист или, скажем, бытовой газовый баллон, и рабочих органов инструмента (кругов для болгарки, сварочных электродов) потребуется больше. Поэтому нужно разобраться, куда и для чего годится печка из трубы.

Как выбрать трубу?
Выше нам уже встречались цифровые обозначения типоразмеров труб. Теперь посмотрим подробнее, что они значат и как с толком воспользоваться этими сведениями для дальнейшего.

В спецификациях круглые стальные трубы всегда классифицируют по внутреннему диаметру; 2-я цифра обозначает толщину стенки, а следующие символы, если они есть, тип и особые характеристики. Для профильных труб первые 2 цифры максимальные размеры сечения, тогда 3-я – толщина стенки. Единицы измерения по умолчанию миллиметры; иные указываются явно. Напр., «корпус – труба 530х10» значит, что он сделан из трубы с внутренним диаметром 530 мм и толщиной стенок 10 мм, т.е. внешний диаметр заготовки будет 550 мм плюс-минус 5,3 мм, т.к. допуск на поперечник обычной трубы дается 10% от внутреннего диаметра. В основном допуск расходуется на эллиптичность трубы.

Далее, толщина стенок может быть разной. Водопроводные трубы выпускают облегченными, обычными и усиленными. Но, к примеру, самая расхожая труба 530 выпускается со стенками толщиной от 6 до 12 мм с шагом в 1 мм; наиболее употребительные номиналы – 6, 8 и 10 мм.

Зачем все это знать? Чтобы правильно подобрать заготовки для печи. Оптимальный диаметр бытовой печки около полуметра, это позволяет получить как неплохую теплотехнику, так и достаточное удобство в работе. А для труб от 500 мм номинальный шаг типоразмеров – 10 мм, т.е. есть трубы 500, 510, 520 и 530; большие считаются уже трубами большого диаметра. Т.е., подобрав заготовки разного диаметра и с разной толщиной стенки, можно составить концентрическую конструкцию, части которой будут телескопически входить друг в друга с минимальным зазором. А набрать в поиске, скажем, «труба стальная водопроводная 510х8 обрезки купить» проще, чем гнуть обечайку из 8 мм листа, не так ли?

ГОСТ 10704–91 (трубы стальные прямошовные) и ГОСТ 20295 85 (трубы стальные со спиральным швом) задают диаметр труб от 1 мм; шаги размерной сетки для разных диапазонов типоразмеров имеют рекомендательный характер. Труба – одно из самых востребованных изделий вообще, и регламентировать их скрупулёзно было бы просто глупо. В диапазоне 250-400 мм ряд выпускаемых типоразмеров труб весьма обширен. Как это обстоятельство используется в трубно-печной самодеятельности – посмотрим ниже.

Примечание: для самодельной печи по возможности нужно выбирать обрезки спиральных труб. Они точнее, менее эллиптичны, чем прямошовные, из более качественной стали, а продаются все равно по цене металлолома. Цельнотянутые (бесшовные) трубы еще лучше, но годятся только для мелких деталей, максимальный диаметр – 250 мм.

Следующий по востребованности класс трубно-печных самоделок – печи для гаража на отработанном моторном масле. При теперешнем раскладе цен отработку выгоднее собирать, хранить и пускать на отопление зимой, как бы пожарники ни фыркали. Хорошо известный пример такой печи показан на рис. Напомним вкратце, как она работает; схема на врезке слева вверху.
Гаражная печь на отработке из труб
Гаражная печь на отработке из труб

В топливном резервуаре («нижняя кастрюля» на рис.) масло горит при дозированном отверстием с заслонкой (воздушным дросселем) притоке воздуха. Теплота пламени почти полностью идет на испарение горючего. В «трубу с дырами», «горелку» воздух поступает свободно. Здесь, в газификаторе с камерой сгорания, горение усиливается и происходит пиролиз паров масла, в результате чего образуется смесь легких горючих газов.

Печь из трубы на отработке для небольшого гаража
Печь из трубы на отработке для небольшого гаража

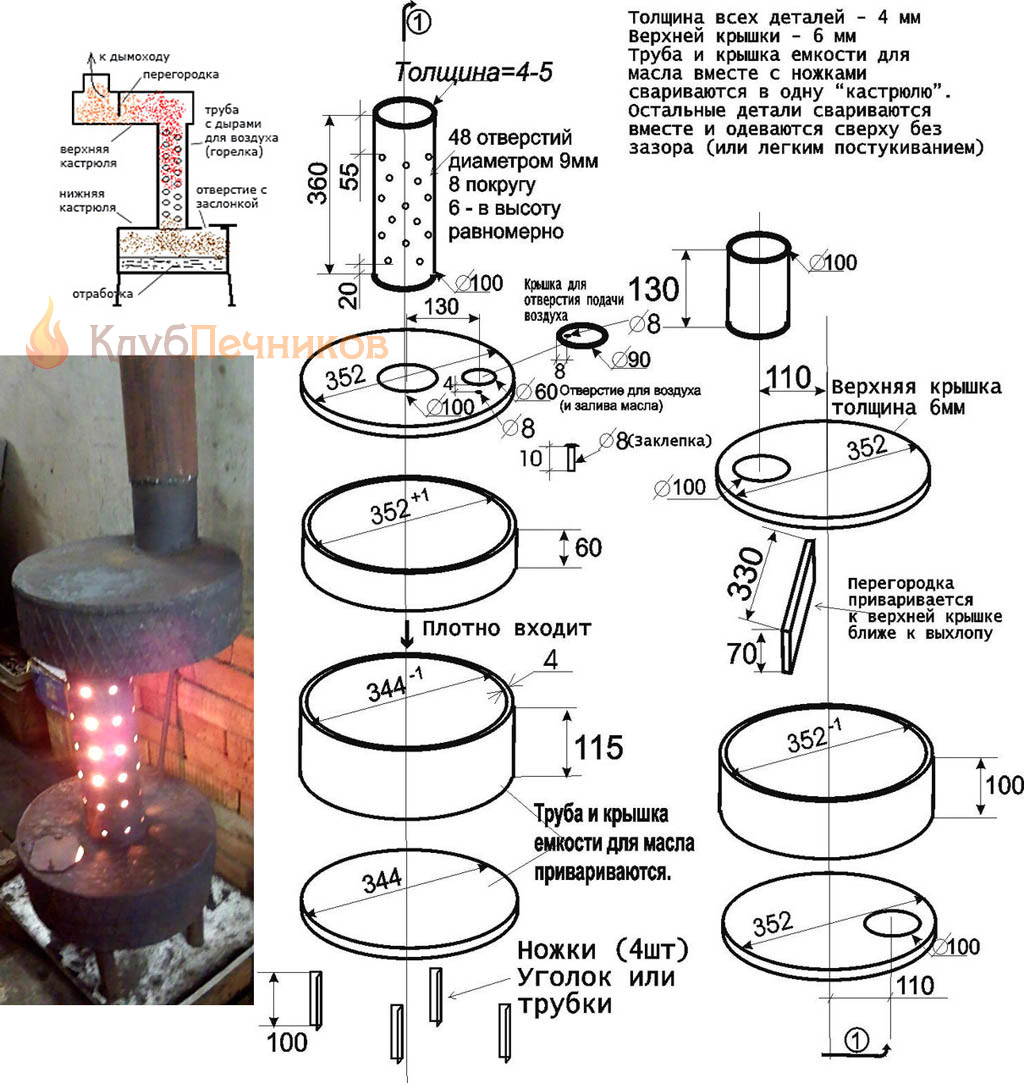

Самые легкие фракции сгорают сразу, а остатки догорают в «верхней кастрюле» – дожигателе. Дожигание происходит в общем в 2 стадии; чтобы они не мешали друг другу и не портили КПД печи, дожигатель разделен неполной перегородкой. Как выглядит такая печь в металле, показано слева внизу на рис.
Двухкамерная печь из труб на отработке развивает мощность до 18-20 кВт при довольно скромных размерах; ею можно обогреть гараж для 2-х автомобилей размером 7х8 м. В однобоксовый гараж для семейной/бюджетной машины более подойдет однокамерная печка мощностью до 5-7 кВт, для нее и отработки требуется меньше.

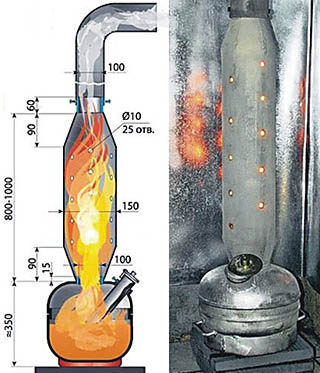

Благодаря уменьшению мощности удалось свести весь жаровой тракт в одну реакторную колонну, для которой использована газовая труба 150 мм, см. рис. справа. Резервуар – из 5-л пропанового баллона, но его размеры не критичны. Резервуар от описанной выше печи сюда тоже вполне подойдет.
